读前提示（LangGraph / LangChain 应用视角）

• 适合人群：已了解 Graph API 与 State、Reducer 与状态合并，准备在真实工作流里为 节点 配置缓存、重试与并行语义的读者。
• 前置知识：StateGraph.add_node、invoke / stream；对 TypedDict 状态与 Reducer（如 operator.add）有基本概念更佳。
• 读完收获：能正确使用 CachePolicy / InMemoryCache、RetryPolicy；理解 defer=True 与 多入边 下节点触发次数的差异；会用 Send 做动态并行，并区分 静态扇出 与 Send 动态扇出；建立 超步（superstep） 调度直觉。

1 节点是什么：add_node 与可注入参数

在 LangGraph 中，节点（Node）本质上是普通 Python 可调用对象（支持同步或 async）。编译与执行时，框架会按函数签名注入依赖，常见包括：

• state：当前 图状态（通常对应你声明的 State / TypedDict）。
• config：RunnableConfig，例如 thread_id、用于追踪的 tags 等。
• runtime：Runtime，可拿到 store、stream_writer 等与运行期能力相关的句柄。

并非每个节点都要声明以上全部参数；只写你需要的即可。定义好节点函数后，通过 StateGraph.add_node 注册到图中。若添加时未显式指定名称，框架会使用与函数名相同的默认节点名。

1.1 START 与 END

• START：特殊节点，表示用户输入进入图的入口侧。在连边时引用它，是为了声明「从图外进入后，首先调度哪些节点」。
• END：特殊节点，表示执行终止。当某条路径「走到 END」时，表示该路径上不再有后续节点。

2 节点缓存（Node Caching）

LangGraph 支持在节点输入维度对节点执行结果做缓存。要点有两步：

1. 编译图时传入缓存后端（例如 InMemoryCache()），或在等价 API 中指定缓存与入口配置（以当前版本文档为准）。
2. 在 add_node(..., cache_policy=CachePolicy(...)) 上为单个节点声明策略。

每个 CachePolicy 通常关注：

• key_func：由节点输入生成缓存键；默认往往是对输入做 pickle 再哈希（具体行为以版本为准）。
• ttl：缓存存活秒数；不指定则不过期（直到被逐出或进程结束，取决于缓存实现）。

import time
from typing_extensions import TypedDict
from langgraph.graph import StateGraph
from langgraph.cache.memory import InMemoryCache
from langgraph.types import CachePolicy

# 定义状态
class State(TypedDict):
    x: int
    result: int

# 创建图
builder = StateGraph(State)

# 定义节点
def expensive_node(state: State) -> dict[str, int]:
    # expensive computation
    time.sleep(2)
    return {"result": state["x"] * 2}

# 添加节点，并设置缓存策略
# 添加节点的时候，设置缓存策略
builder.add_node("expensive_node", expensive_node, cache_policy=CachePolicy(ttl=3))
# 设置入口和出口
builder.set_entry_point("expensive_node")
builder.set_finish_point("expensive_node")

# 编译图
# 指定缓存的位置
graph = builder.compile(cache=InMemoryCache())

# 执行图
print(graph.invoke({"x": 5}, stream_mode='updates'))
# [{'expensive_node': {'result': 10}}]

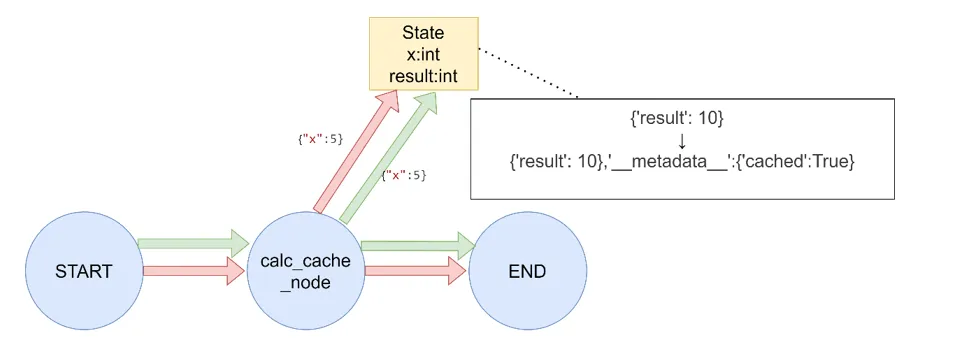

# 第二次运行利用缓存并快速返回
print(graph.invoke({"x": 5}, stream_mode='updates'))
# [{'expensive_node': {'result': 10}, '__metadata__': {'cached': True}}]

• 对相同输入的重复计算，若缓存命中，可直接返回缓存结果（示例中第二次 invoke 的元数据里会出现 cached: True）。

3 为节点添加重试：RetryPolicy

在调用外部 API、访问数据库或调用 LLM 等场景，往往需要为节点配置重试策略。在 add_node 中使用 retry_policy，传入 RetryPolicy（命名元组 / 配置对象，以当前类型名为准）。

默认的 retry_on 会对多数异常触发重试，但通常不会对以下类型重试（语义是「这类错误重试多半无意义」）：

• ValueError
• TypeError
• ArithmeticError
• ImportError
• LookupError
• NameError
• SyntaxError
• RuntimeError
• ReferenceError
• StopIteration
• StopAsyncIteration
• OSError

具体列表以你所用的 LangGraph 版本源码 / 文档为准。

"""
LangGraph 节点重试策略演示
"""

import random
from typing import Dict, Any
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
from langgraph.types import RetryPolicy

# 定义状态
class State(TypedDict):
    result: str

# 模拟不稳定的API调用，使用全局变量跟踪尝试次数
attempt_counter = 0

def unstable_api_call(state: State) -> Dict[str, Any]:
    """
    模拟一个不稳定的API调用，有一定概率失败
    """
    global attempt_counter
    attempt_counter += 1
    print(f"尝试调用API，这是第 {attempt_counter} 次尝试")

    # 模拟前几次尝试失败，最后一次成功
    if attempt_counter < 3:
        raise Exception(f"模拟API调用失败 (尝试 {attempt_counter})")
    else:
        # 第三次尝试成功
        return {
            "result": f"API调用成功，经过 {attempt_counter} 次尝试"
        }

# 自定义重试策略
def custom_retry_on(exception: Exception) -> bool:
    """
    自定义重试条件：只对特定错误进行重试
    """
    # 只对包含"模拟API调用失败"的异常进行重试
    if "模拟API调用失败" in str(exception):
        print(f"捕获到可重试异常: {exception}")
        return True

    # 对其他异常不重试
    print(f"捕获到不可重试异常: {exception}")
    return False

# 模拟抛出 ValueError 的节点
def value_error_call(state: State) -> Dict[str, Any]:
    """
    模拟抛出 ValueError 的节点（不会被默认重试策略重试）
    """
    print("调用会抛出 ValueError 的节点")
    raise ValueError("模拟 ValueError 异常")

def run_demo():
    print("=== LangGraph 节点重试策略演示 ===\n")

    # 重置全局计数器
    global attempt_counter
    attempt_counter = 0

    # 演示1: 使用默认重试策略
    print("1. 使用默认重试策略:")
    print("   默认策略会对除特定异常外的所有异常进行重试")
    print("   不会重试的异常包括: ValueError, TypeError, ArithmeticError, ImportError,")
    print("                     LookupError, NameError, SyntaxError, RuntimeError,")
    print("                     ReferenceError, StopIteration, StopAsyncIteration, OSError\n")

    builder1 = StateGraph(State)

    # 添加节点，使用默认重试策略
    builder1.add_node(
        "unstable_call",
        unstable_api_call,
        retry_policy=RetryPolicy(max_attempts=5)  # 允许最多5次尝试,采用默认的重试策略
    )

    builder1.add_edge(START, "unstable_call")
    builder1.add_edge("unstable_call", END)

    graph1 = builder1.compile()

    print("测试默认重试策略:")
    try:
        result = graph1.invoke({"result": ""})
        print(f"最终结果: {result}\n")
    except Exception as e:
        print(f"最终失败: {type(e).__name__}: {e}\n")

    # 演示2: 使用自定义重试策略
    print("2. 使用自定义重试策略:")
    print("   自定义策略只对特定错误进行重试\n")

    # 重置全局计数器
    attempt_counter = 0

    builder2 = StateGraph(State)

    # 添加节点，使用自定义重试策略
    builder2.add_node(
        "custom_retry_call",
        unstable_api_call,
        retry_policy=RetryPolicy(max_attempts=5, retry_on=custom_retry_on)
    )

    builder2.add_edge(START, "custom_retry_call")
    builder2.add_edge("custom_retry_call", END)

    graph2 = builder2.compile()

    print("测试自定义重试策略:")
    try:
        result = graph2.invoke({"result": ""})
        print(f"最终结果: {result}\n")
    except Exception as e:
        print(f"最终失败: {type(e).__name__}: {e}\n")

    # 演示3: 不会重试的异常类型
    print("3. 测试不会重试的异常类型:")

    builder3 = StateGraph(State)

    # 添加节点，使用默认重试策略
    builder3.add_node(
        "value_error_call",
        value_error_call,
        retry_policy=RetryPolicy(max_attempts=3)
    )

    builder3.add_edge(START, "value_error_call")
    builder3.add_edge("value_error_call", END)

    graph3 = builder3.compile()

    print("测试 ValueError（默认策略不会重试）:")
    try:
        result = graph3.invoke({"result": ""})
        print(f"最终结果: {result}\n")
    except Exception as e:
        print(f"最终失败: {type(e).__name__}: {e}\n")

if __name__ == "__main__":
    run_demo()

4 延迟节点执行：defer=True

延迟执行指：把某个节点的调度推迟到当前这一轮可并行任务都处理完之后，再运行。它特别适合「多条分支长度不同、但需要汇聚后再算一次」的图。

"""
LangGraph 延迟节点执行演示

本示例展示了如何使用defer=True来实现节点延迟执行，确保该节点等待所有其他并行分支任务完成后才执行。
"""

import operator
from typing import Annotated, Any
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END


class State(TypedDict):
    """
    状态类型定义

    aggregate: 使用operator.add reducer使这个列表为追加模式，确保每个节点的结果都能被正确合并
    """
    # The operator.add reducer fn makes this append-only
    aggregate: Annotated[list, operator.add]

def a(state: State):
    """
    节点a：启动分支

    此节点是工作流的起点，负责初始化流程并分发到不同的分支。

    Args:
        state: 当前状态

    Returns:
        dict: 包含新结果的状态更新
    """
    print(f'Adding "A" to {state["aggregate"]}')
    return {"aggregate": ["A"]}

def b(state: State):
    """
    节点b：第一个分支

    此节点处理第一个分支的任务，与节点c并行执行。

    Args:
        state: 当前状态

    Returns:
        dict: 包含新结果的状态更新
    """
    print(f'Adding "B" to {state["aggregate"]}')
    return {"aggregate": ["B"]}

def b_2(state: State):
    """
    节点b2：第二个分支

    此节点处理第二个分支的任务，在节点b完成后执行。

    Args:
        state: 当前状态

    Returns:
        dict: 包含新结果的状态更新
    """
    print(f'Adding "B_2" to {state["aggregate"]}')
    return {"aggregate": ["B_2"]}

def c(state: State):
    """
    节点c：另一个分支

    此节点处理另一个分支的任务，与节点b并行执行。

    Args:
        state: 当前状态

    Returns:
        dict: 包含新结果的状态更新
    """
    print(f'Adding "C" to {state["aggregate"]}')
    return {"aggregate": ["C"]}

def d(state: State):
    """
    节点d：延迟执行的汇总节点

    此节点设置了defer=True，因此会等待所有其他任务完成后才执行。
    它负责汇总所有分支的结果。

    Args:
        state: 当前状态

    Returns:
        dict: 包含新结果的状态更新
    """
    print(f'Adding "D" to {state["aggregate"]}')
    return {"aggregate": ["D"]}

# 创建图
builder = StateGraph(State)

# 添加节点
builder.add_node("a", a)
builder.add_node("b", b)
builder.add_node("b_2", b_2)
builder.add_node("c", c)
builder.add_node("d", d, defer=True)  # 设置defer=True延迟执行

# 添加边
builder.add_edge(START, "a")
builder.add_edge("a", "b")
builder.add_edge("a", "c")
builder.add_edge("b", "b_2")
builder.add_edge("b_2", "d")
builder.add_edge("c", "d")
builder.add_edge("d", END)

# 编译图
graph = builder.compile()

# 执行图

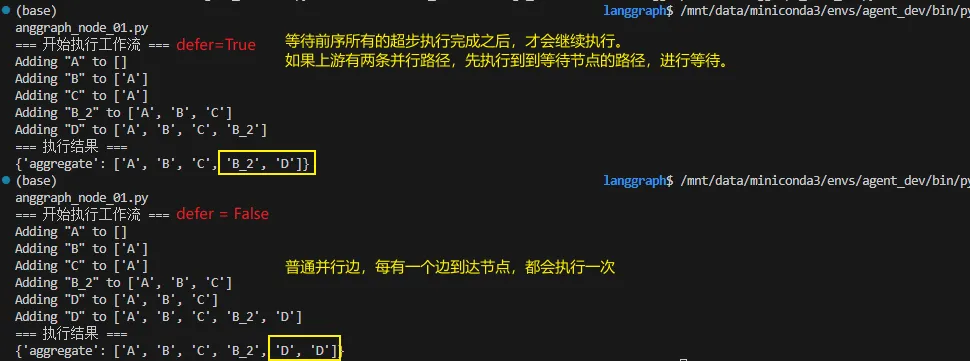

print("=== 开始执行工作流 ===")
result = graph.invoke({})
print("=== 执行结果 ===")
print(result)

调度直觉（与 超步 概念一致，见下文）：

• 默认行为：对多入边节点，常见语义是「每条已完成的入边都可能触发一次调度」（是否合并为一次取决于引擎与 defer 等配置；下面用示意图展示 defer 的作用）。
• defer=True：把该节点推迟到「当前 superstep 内其它待运行任务都结束后」再进入下一轮调度，从而避免「分支未齐就提前跑汇聚节点」的问题。

一个 superstep ≈ 引擎收集一批可运行节点 → 并发执行 → 等这一批全部结束，再进入下一轮。

• 普通节点：通常参与当前 superstep 的并发批次。
• defer=True 节点：不参与当前批次的「抢先执行」，而是延后到后续 superstep，等「当前这一轮该等的都跑完」再执行。

易混点：Send 并行 vs 多条静态入边

• Send 并行 + 汇聚：子任务往往由引擎批量调度与合并，汇聚侧常见为一次语义（仍需结合你的 Reducer 与图结构理解）。
• 多条边直接指向同一节点（静态多入边）：在未使用 defer 等机制时，更容易出现「每完成一条入边就触发一次」的直觉；需要 defer=True 或调整拓扑时，见下文 mermaid 时序。

若需要严格顺序，应用串行边表达依赖，而不是依赖「并行后的不确定完成顺序」。

5 并行分发：Send 与 Reducer 合并顺序

from typing import Annotated, TypedDict
import operator
from langgraph.graph import StateGraph, END, START
from langgraph.types import Send

# 1. 定义状态
class State(TypedDict):
    # 带 Reducer：支持并行写入（合并）
    results: Annotated[list[str], operator.add]
    # 带 Reducer：也支持并行写入（覆盖/合并都可以，这里用list兼容并行）
    overwritten: Annotated[list[str], operator.add]

# 2. 任务节点
def task_a(state: State):
    print("执行 task A")
    return {
        "results": ["A 的结果"],
        "overwritten": ["A 写入"]  # 改成 list 格式
    }

def task_b(state: State):
    print("执行 task B")
    return {
        "results": ["B 的结果"],
        "overwritten": ["B 写入"]  # 改成 list 格式
    }

# 3. 并行路由函数
def router(state: State):
    return [
        Send("task_a", state),
        Send("task_b", state)
    ]

# 4. 构建图
builder = StateGraph(State)

builder.add_node("task_a", task_a)
builder.add_node("task_b", task_b)

# 从起点直接并行分发
builder.add_conditional_edges(START, router)

builder.add_edge("task_a", END)
builder.add_edge("task_b", END)

graph = builder.compile()

# 5. 运行
if __name__ == "__main__":
    res = graph.invoke({
        "results": [],
        "overwritten": []
    })

    print("\n=== 最终状态 ===")
    print("results（带 Reducer）：", res["results"])
    print("overwritten（带 Reducer）：", res["overwritten"])

要点：

• Send 发出的并行任务在线程 / 异步层面是真并发：task_a 与 task_b 谁先跑完不保证，与 Send 列表里写的顺序无关。
• 合并进全局状态的顺序（在配置了 Reducer 的前提下）往往仍按 Send 列表顺序（或文档约定的稳定顺序）归并，因此「执行无序、合并有序」是常见心智模型。
• 引擎把 Send 产生的任务交给线程池等执行器后，CPU / 事件循环决定谁先开始、谁先结束；若业务要求严格先后顺序，应改用串行图而非并行 Send。

6 超步（superstep）

6.1 概念

超步（superstep）可理解为 LangGraph 引擎的一轮完整调度周期：

1. 收集当前所有可运行节点；
2. 并发执行这一批；
3. 等这一批全部结束，再进入下一轮。

这一视角与 Google Pregel 等图计算模型中的 superstep 类似。Pregel 风格规则可概括为：

• 计算按轮次（超步）推进；
• 每一轮内节点并行执行，本轮全部完成后才进入下一轮；
• 节点之间不「跨超步」直接通信，状态更新通过图与 State 的归并体现。

6.2 与调度相关的几条原则

• 一个 superstep 内：尽量把当前可运行的节点放在一起跑。
• 进入下一个 superstep 前：通常要等当前批跑完。
• 并行只发生在同一 superstep 的语义边界内；跨轮次则形成先后依赖。

6.3 不加 defer 时：汇聚节点可能执行多次（示意）

下图用于直觉理解「多入边 + 无 defer」时，汇聚点可能被分多次触发（具体仍以你的边、Reducer 与版本为准）。

graph TD
    subgraph Superstep 1
        A["执行 a"]
    end

    subgraph Superstep 2
        B["执行 b"]
        C["执行 c"]
    end

    subgraph Superstep 3
        B2["执行 b₂"]
        D1["D 第 1 次执行"]
    end

    subgraph Superstep 4
        D2["D 第 2 次执行"]
    end

    A --> B
    A --> C
    C --> D1
    B --> B2
    B2 --> D2

6.4 加上 defer=True：推迟到「该等的都跑完」（示意）

graph TD
    subgraph Superstep 1
        A["执行 a"]
    end

    subgraph Superstep 2
        B["执行 b"]
        C["执行 c"]
    end

    subgraph Superstep 3
        B2["执行 b₂"]
    end

    subgraph Superstep 4
        D["D 仅执行 1 次<br/>(defer 延迟到下一轮超步)"]
    end

    A --> B
    A --> C
    B --> B2
    C -.-> D
    B2 -.-> D

7 静态扇出 vs Send 动态并行

在 LangGraph 中，条件边返回固定节点名列表的并行，与路由函数返回 Send(...) 列表的并行，差异可以概括为：静态 vs 动态、共享一份 state 片段 vs 可传入子状态、编译期拓扑固定 vs 运行期展开。

7.1 普通并行（静态扇出）

• 编译期用 add_edge / 条件边返回固定节点名（如 ["B", "C"]）确定分支。
• 分支数量与目标节点在写代码时已确定。
• 触发方式示例：路由函数 return ["B", "C"]。
• 超步内 B、C 并发跑，通常共享同一份 State；若同时写同一字段且无合适 Reducer，可能出现覆盖冲突。

graph TD
    A["A（超步1）"] -->|静态边| B["B（超步2）"]
    A -->|静态边| C["C（超步2）"]
    B & C -->|合并| D["D（超步3）"]

7.2 Send 动态并行

• 运行期用 Send(node_name, state_or_partial) 生成并行任务；份数、目标、入参都可依赖输入数据。
• 适合 Map-Reduce、按文档 / 任务列表动态扩容分支。
• 触发方式示例：return [Send("process", s1), Send("process", s2)]。
• 各 Send 可携带不同子状态；结果再通过 Annotated[..., operator.add] 等 Reducer 合并回全局。

graph TD
    A["A（超步1）"] -->|动态路由| Send1["Send(Process, {doc:1})"]
    A -->|动态路由| Send2["Send(Process, {doc:2})"]
    Send1 --> P1["Process（超步2）"]
    Send2 --> P2["Process（超步2）"]
    P1 & P2 -->|Reducer合并| D["D（超步3）"]

7.3 对比表

对比维度	普通并行节点（静态扇出）	Send 动态并行
拓扑定义时机	编译时固定	运行期按数据展开
分支数量	一般固定（代码写死）	随输入变化（如文档数、任务数）
状态传递	多分支常共享同一份 State	每个 Send 可带独立子状态，再 Reducer 合并
节点复用	常为不同节点名（B / C）	常复用同一节点（如 process）处理多份输入
典型场景	固定流程、已知分支（并行查询等）	批量任务、Map-Reduce、动态扩展

类型	执行顺序直觉	并发性	适用场景
静态扇出（add_edge / 固定列表）	依赖边与调度，常「一批内并行」	同步或受引擎调度约束	分支固定、依赖清晰
Send 动态并行	任务完成先后不确定	真并行、利于吞吐	动态批量、无强先后顺序要求

一句话选型：

• 分支固定、拓扑稳定：优先静态扇出 + 合适的 Reducer。
• 任务数量随输入变化、需要子状态隔离：用 Send，并用 Reducer 明确合并语义。
